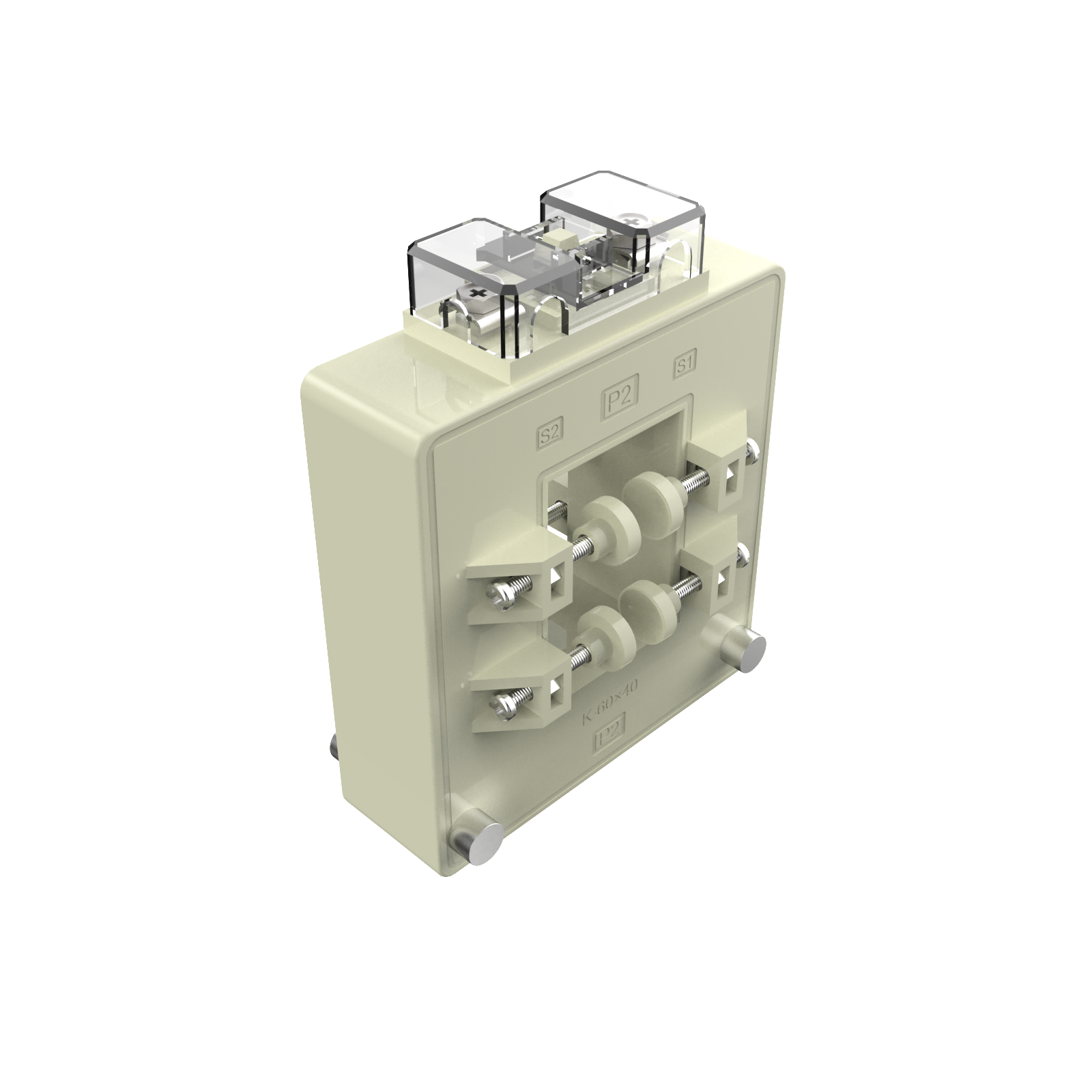

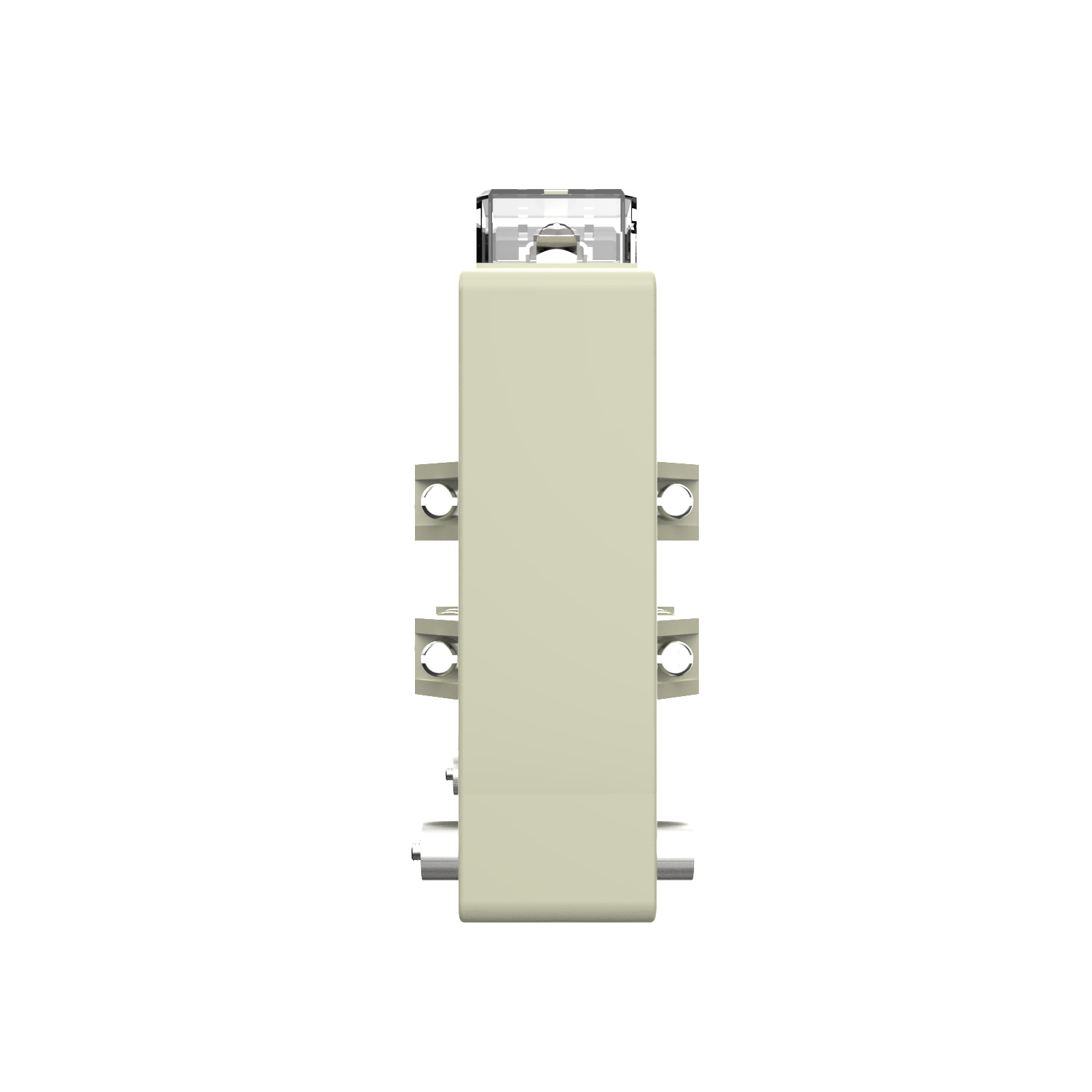

VKH-0.66型 0.5級
開啟式電流互感器
使
用
說
明
書
一、概述：
1、VKH-0.66型電流互感器為開啟式電流互感器，適用于額定頻率為50Hz準確度0.5級，額定電壓為0.66kV及以下的電力系統中作繼電器保護或電能測量用。
2、本產品符合GB/T20840.1-2010、GB/T20840.2-2014標準規定；
3、型號及含義

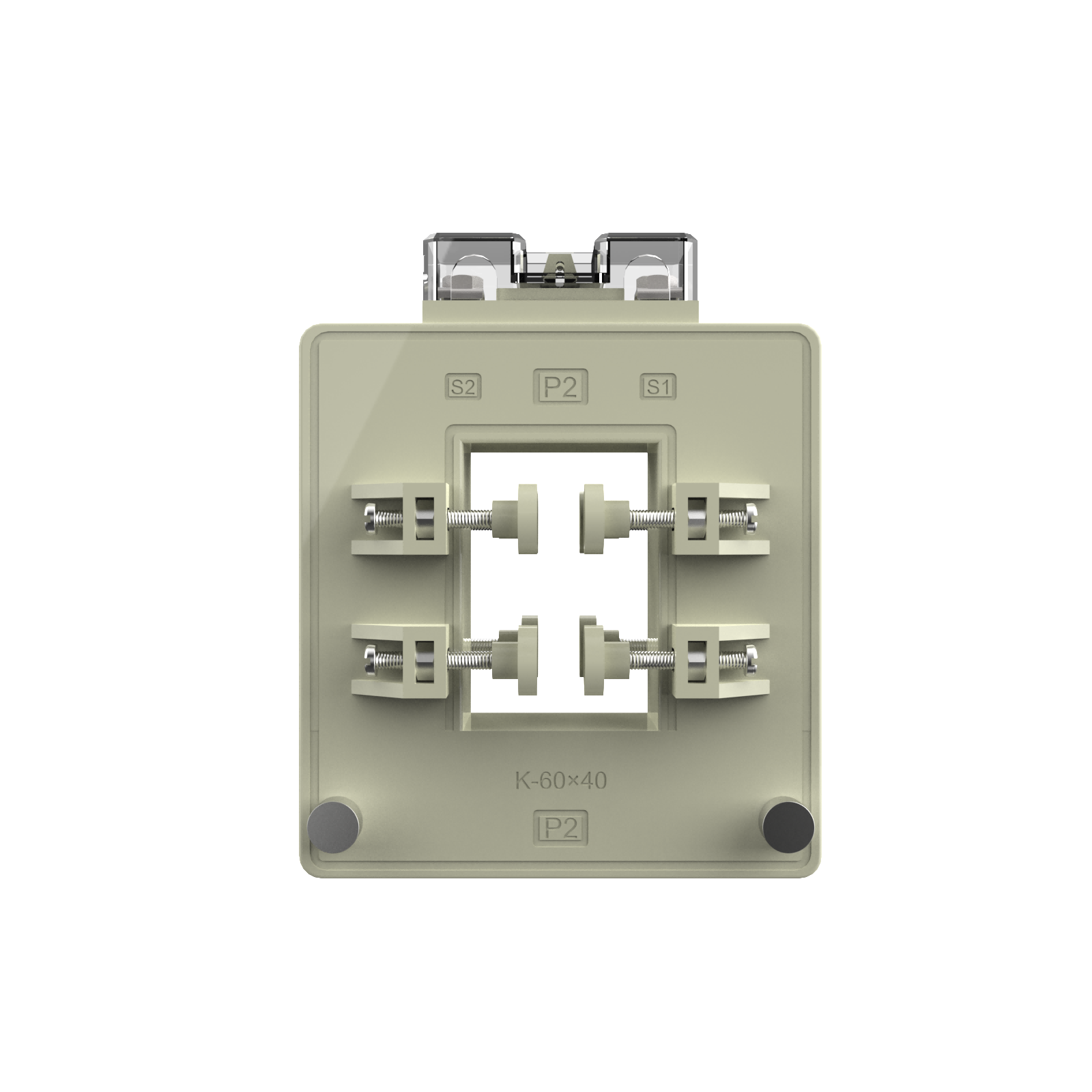

二、關鍵件及結構
本型電流互感器主要由外殼、鐵芯、二次繞組線圈組成，外殼采用阻燃ABS材料，線圈為優質QZ-2/130L聚脂漆包線繞制而成，鐵芯采用冷軋硅鋼片Z11迭裝而成，繞組線圈安裝在外殼中，電流互感器的基本工作原理是通過電流互感器的一、二次線圈繞組產生的電流比而達到工作目的的，本產品體型小，質量輕，安裝方便。
三、工作條件：
1、環境溫度最高溫度：40℃；日平均氣溫差不能超過30℃；最低溫度：-5℃；
2、海拔不超過1000m；
3、空氣相對濕度不大于80％；
4、空氣中無爆炸危險介質，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃。
四、技術參數：（見表1）
1、功率因數： COS?=0.8（滯后）；
2、額定二次電流：5A；
3、爬電距離：大于16mm；
4、額定二次負荷：2.5VA、5VA-2.5VA、10VA-2.5VA
五、安裝使用與注意事項：
1、安裝：用本公司出廠產品自帶的附件將本型產品垂直安裝在板壁上，然后分別進行一次二次線的連接；
2、在雷雨較多的地方使用本互感器，應在安裝處采取避雷措施，避免因雷擊而使互感器燒毀。
3、安裝使用前應檢查產品絕緣及接地螺栓接地是否良好。
4、產品的任何一個二次繞組均不允許開路，所連接的儀表儀器的回路中要經常檢查連接點是否有松脫現象，否則二次回路中的感應電壓可能會危及人身和設備安全，如果某一個二次繞組暫不用則應將其兩個出線端子短接。
5、產品應經常清潔，定期將產品從線路隔離，拭去其上的灰塵和其它雜物，如發現殼體有裂縫等異常現象時應立即停止使用，查清產品發生異常現象原因并及時進行妥善處理，也可與本公司聯系。
6、產品經長期停用或儲存后，再次使用時必須先檢查絕緣性能是否良好，不符合要求的不能使用。
表1
準確度級別 | 比值誤差 | 相位誤差 |
倍率 因素 | 額定電流下的百分數值 | 倍率 因素 | 額定電流下的百分數值 |
5 | 20 | 100 | 120 | 5 | 20 | 100 | 120 |
0.5 | % | 1.5 | 0.75 | 0.5 | 0.5 | (`) | 90 | 45 | 30 | 30 |
注：環境境溫度0℃-40℃，相對濕度不大于80%，本測量互感器在額定頻率\額定功率因素及二次負荷為額定二次負荷25%-100%之間任一數值時，各準確度不超過本表的限值。 |

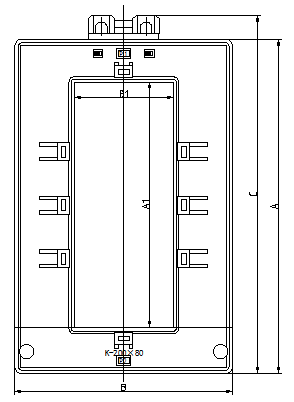

六、外形圖尺寸、安裝尺寸：見表2、 圖1
表2
產品名稱 | 規格型號 | A | A1 | B | B1 | C |
電流互感器VKH-0.66型0.5級 | 100/5A-400/5A | 92 | 32 | 91 | 22 | 112 |
500/5A-800/5A | 121 | 62 | 113 | 42 | 138.5 |
1000/5A-1500/5A | 170 | 102 | 142 | 52 | 187.5 |
2000/5A-2500/5A | 185 | 122 | 152 | 82 | 202 |
3000/5A | 280 | 207 | 183 | 82 | 302 |
七、訂貨須知
用戶訂貨時必須說明：
a. 互感器名稱、型號；b. 電流等級（A）、電壓等級（kV）；
b. 準確度；d. 數量。
八、附件：說明書、合格證、安裝螺釘組件。

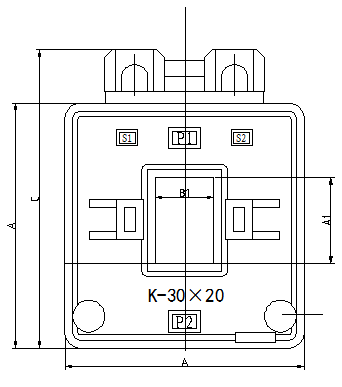

圖1
VKH-0.66 型 0.5級 （100/5-400/5A）電流互感器
VKH-0.66 型 0.5級 （3000/5A）電流互感器
